Компания ТрубТехАрматура предлагает строительным компаниям и эксплуатационным организациям сотрудничество в вопросах поставок поворотных дисковых затворов Duyar турецкого производства. В каталоге сайта представлены затворы Duyar 16-ти стандартных диаметров от 32 до 600 мм для работы при давлении до 16 бар в диапазоне от -10 до +110°C. Рабочая среда – нейтральные и слабоагрессивные жидкости, воздух, природный газ, продукты сгорания.

Основные технические характеристики

Параметр	Единица измерения	Величина
Температура окружающего воздуха	°C	от -20 до +45
Рабочее давление	МПа (бар)	1,6 (16)
Температура транспортируемой жидкости	°C	от -10 до +120
Температура газообразных продуктов	°C	от -25 до +130
Класс герметичности по ГОСТ 9544	-	А (без видимых протечек)
Диапазон диаметров*	мм	от 40 до 600
Тип привода	-	Редуктор или рукоять

Общее описание конструкции

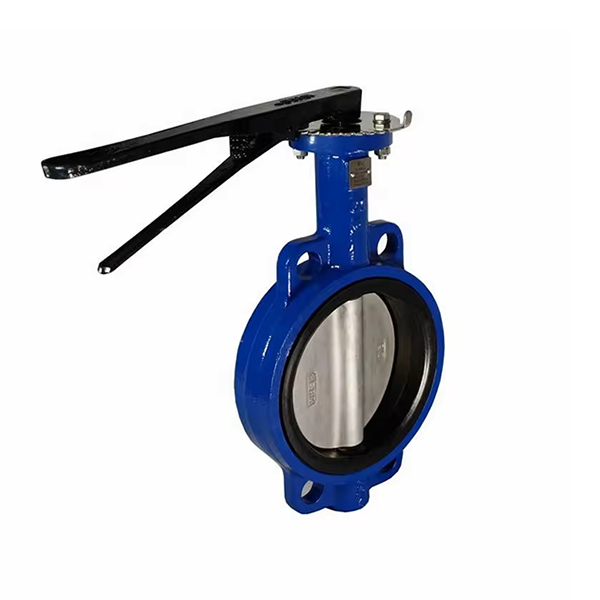

Дисковый корпус затвора изготовлен из прочного ковкого чугуна. Для простого и точного позиционирования арматуры с внешней стороны корпуса предусмотрено наличие четырех монтажных проушин с двумя вытянутыми эллипсоидными отверстиями в каждой. Это позволит произвести установку затвора на ответные фланцы любого известного стандарта.

Снаружи корпус окрашен полимерной краской на основе эпоксидных смол. Внутренняя полость покрыта тонким слоем синтетического каучука, исключая контакт металла с рабочей средой. Поворотный диск сделан из ковкого чугуна с защитным покрытием из никелевого сплава. Шток и шарнир из нержавеющей стали AISI 416.

Управление положением затвора, для арматуры диаметром до 200 мм включительно, осуществляется путем поворота фиксируемой рукоятки. На более крупные затворы устанавливается механический редуктор.

Уплотнители из этилен-пропиленового каучука EPDM, устойчивого к воздействию химически агрессивных веществ в широком диапазоне температур. Наличие вложенных в корпус уплотнительных колец позволяет отказаться от установки дополнительных прокладок.

Монтажные размеры и вес

Диаметр условного прохода	Длина по оси трубопровода, мм	Высота без учета размеров редуктора и рукоятки, мм	Толщина стенки корпуса, мм	Вес, кг (не более)
40	33	178	4,0	2,6
50	43	196		3,0
65	46	215		3,6
80	46	245	8,0	4,15
100	52	277		5,75
125	56	307		7,0
150	56	339		9,0
200	60	403	12	14,5
250	68	470		20,5
300	78	542		333,0
350	78	592	16	48,0
400	102	660	16	75,0
450	114	745	20	97,6
500	127	815		128
600	154	935		206

Сфера применения

Их применяют в качестве запорно-регулирующей трубопроводной арматуры при транспортировке жидких и газообразных сред в системах:

Не допускается установка затворов Duyar на линиях подачи и циркуляции сильно агрессивных кислотных и щелочных растворов. Арматура не предназначена для транспортировки жидких пищевых продуктов.

Для получения дополнительной информации и уточнения цен свяжитесь с представителем компании по телефону. Заказать дисковые затворы компании Duyar можно прямо на сайте, после чего наш менеджер свяжется с вами в самое ближайшее время для оформления отгрузочных документов.
