Клапаны отсечные

Компания ТрубТехАрматура принимает заказы на поставку нормально закрытых отсечных клапанов 22нж15п (НЗ) с исполнительным механизмом мембранного типа (МИМ). Арматура отличается высоким качеством изготовления с применением износоустойчивых материалов не подверженных коррозии.

Применение

Нормально закрытое положение золотника определяет возможность применения таких клапанов в системах автоматизированного пожаротушения. Главная особенность арматуры этого типа заключается в высокой скорости срабатывания, которая не превышает 1 секунду. При срабатывании сигнализации золотник автоматически поднимется, и вода будет моментально подана на сплинкеры или другое пожарное оборудование.

Кроме этого, нормально закрытые клапана 22нж15п устанавливают в системах дозирования и удаленного управления выдачи продукта. Их так же можно применять в качестве кранов аварийного сброса при повышении давления и температуры свыше допустимых показателей, а так же как исполнительный механизм в узлах автоматической подпитки и смешивания.

Общее описание

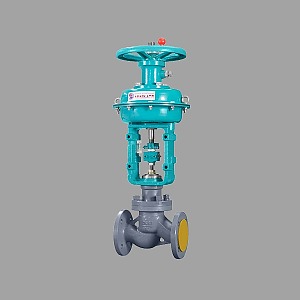

Отсечной фланцевый клапан 22нж15п(НЗ) с МИМ в нормальном положении перекрывает движение рабочей среды по трубопроводу и открывается по сигналу управляющего процессора. Изготовлен из нержавеющей стали и предусматривает возможность его установки на трубопроводных сетях различного назначения. В том числе транспортирующих химически агрессивные среды.

Основные элементы – металлический корпус с крышкой, подвижный шток, сильфонная трубка, золотник, мембранный исполнительный механизм. Предусмотрена возможность ручного открытия путем вращения маховика, соединенного с подъемным штоком.

Конструкция клапана соответствует указаниям ТУ 3742-012-02118118-98, ГОСТ 5761-2005, 51842-2001, 53634-2009 и EN 161+A3:2013.

Материалы

Наименование элементов

Марка

Корпус, крышка, золотник, седло, клапан

Нержавеющий спав 12Х18Н9ТЛ

Сильфон и подвижный шток

Нержавеющая сталь 08Х18Н10Т

Набивка сальника, уплотнитель золотника

Фторопласт 4

Сальниковое уплотнение по штоку

ТРГ

Примечание: элементы и детали из цветных сплавов отсутствуют.

Конструкция МИМ

Исполнительные механизмы мембранного типя для клапанов 22нж15п изготавливаются на Старооскольском арматурном заводе в соответствии с требованиями ТУ3791-012-22294686-2012. Они предназначены для управления запорными золотниками в отключающей трубопроводной арматуре. Управляющая среда – воздух с номинальным давлением 2,5 кг/см2.

Конструктивно МИМ представляет собой прямоходный многопружинный механизм. Состоит из мембранной головки, опорной стойки и подвижной системы. Мембранная головка собрана из двух вогнутых час скрепленными между собой ботовыми соединениями. В конструкцию подвижной системы входит резино-тканевая мембрана, тарель, шток и муфта. Упорами для пружин является плоскость тарели и внутренняя поверхность чаш.

Исполнительный механизм работает по принципу взаимной компенсации усилий мембраны и установленных пружин. Смещение мембраны и, соответственно, штока зависит от величины входного пневматического сигнала.

Технические характеристики

Ассортимент клапанов 22нж15п (НЗ), представленный в каталоге компании ТрубТехАрматура, предлагает изделия следующих диаметров – 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 и 300 мм.

Соединение фланцевое по ГОСТ Р 54422. Тип мембранного исполнительного механизма зависит от диаметра арматуры. Управление – пневматический привод с МИМ.

Опционально – верхний ручной дублёр, пневмопозиционер, электропневмопозиционер, фильтр-стабилизатор воздуха, редуктор давления, концевые выключатели крайних положений. Конструктивное исполнение – взрывозащищенный корпус.

Параметр

Диаметр условного прохода, мм

15-25

32-50

65-100

125-200

Давление номинальное, кг/см2

16, 25, 40

16, 25

16

Рабочий ход штока, мм

10

20

32

50

Оптимальное давление воздуха на управление мембраной, кг/см2

2,5

Допустимый перепад давления, кг/см2

2,0-6,0

Тип клапана

Нормально закрытый

Марка исполнительного механизма

МИМ 200

МИМ 250

МИМ 320

МИМ 400

Герметичность затвора

По классу «А» ГОСТ Р 54808

Температура среды, °C

От -60°C до +150°C

Габаритная высота от оси трубопровода, мм

555-560

645

915-940

1080

Масса, кг

22-24

27-32

55-72

90-165

Расчетный срок эксплуатации – 12 лет.

Наработка на отказ – не менее 10 000 часов.

Гарантия изготовителя – 12 месяцев с начала работы.

Применение

Односедельные отсечные клапаны 22нж15п(НЗ) могут быть использованы для установки на трубопроводы систем:

  • автоматического пожаротушения и дымоудаления;
  • аварийного сброса жидкости или газа;
  • подпитки циркуляционных трубопроводных линий;
  • автоматического дозирования и смешивания жидкостей.

Этот тип арматуры отличается высокой надежностью, долговечностью и применяется во многих отраслях промышленности, в сельском и коммунальном хозяйстве.

Оформление заказа

Для того чтобы купить односедельный отсечной клапан марки 22нж15п(НЗ), просто оставьте заявку на сайте компании ТрубТехАрматура и мы свяжемся с вами в самое ближайшее время. У нас вы можете купить отсечные клапана с мембранным исполнительным механизмом по наиболее доступной цене. Возможна дополнительная комплектация ответными фланцами и крепежом. Дополнительная информация и уточнение цен по телефону.

Мы обеспечим доставку купленной арматуры по указанному адресу в любой регион России. На каждый отсечной клапан оформляется гарантия поставщика и технический паспорт с указанием технических характеристик изделия.
