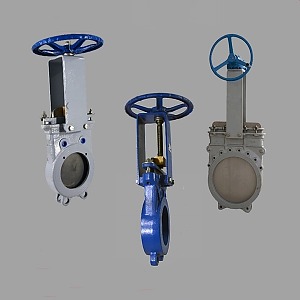

Задвижки шиберные Kvant - это отечественная разработка, широко используемая в качестве запорной арматуры. Устанавливается такая конструкция непосредственно в трубопроводе и обеспечивает эффективное управление перемещаемыми массами в процессе выполнения тех или иных технологических операций. Изготавливается в строгом соответствии с требованиями отраслевого стандарта номер 55020 от 2012 года.

ООО «ТрубТехАрматура» предлагает широкий выбор высококачественных задвижек, межфланцевых шиберных (ножевого типа) затворов с разными техническими характеристиками.

Задвижки шиберные Kvant - стандартизация

Высокое качество продукции, надежность и безопасность работы в самых сложных эксплуатационных условиях обеспечиваются благодаря комплексному подходу к выполнению целого ряда НТД, в том числе:

Уровень герметичности работы затвора	ГОСТ Р	54808 (класс А)
Параметры присоединительных фланцев		54432
Изготовление концов патрубков		-/-
Расчеты по толщине стенок		52857.1 (2.3)
Прочность крепежных деталей		52857.4
Стойкость к сейсмической нагрузке		52857.1 - 6
Исполнение узла с учетом климатических условий применения	ГОСТ	15150

Требования к изготовлению задвижек с учетом планируемых климатических условий применения

Тип	Категорирование	Воздух в районе применения, температура, °С
Тип	Категорирование	Максимум	Нижний предел
У	1	+40	-40
ХЛ	1	+40	-60

Комбинированные устройства, относящиеся по условиям отраслевого стандарта к 1 категории, могут применяться на открытом воздухе даже в сложных климатических условиях.

В процессе перевозки продукции из одного климатического пояса в другой важно учитывать, что перепады температуры окружающего воздуха не должны меняться более чем на 40 градусов, быстрее чем в течение 8 часов.

Задвижки шиберные Kvant - сфера применения

Благодаря конструктивным особенностям корпуса и наличию уплотнительных элементов, в процессе эксплуатации оборудования исключается возможность засорения условного прохода твердыми взвешенными частицами, что гарантирует сохранение герметичности. Это свойство обусловило применение арматуры в следующих отраслях народного хозяйства:

Целлюлозно-бумажная промышленность;
Локальные очистительные установки и централизованные очистные сооружения;
Пищепром;
Сфера добычи и переработки горнорудных пород;
Энергетика;
Нефтехимическая отрасль и т.п.

Задвижки Kvant - основные технические параметры

DN, см	L, длина, см	D внутр., см	D1 наружн. см	Число болтов и их Ø	D соединительного отв. На фланце, см	H, высота, см	Масса, кг
5	4,8	17	12,5	4-М16	1,8	29	8
8	5,1	20	16	8-М16	1,8	35	11
10	5,1	22	18	8-М16	1,8	41	13
20	7	34	30	8-М20	2,3	61	33
30	7,6	45	40	12-М20	2,3	82	60
50	11,4	67	62	20-М24	2,7	129	230
80	11,7	102	95	24-М30	3,3	194	550
100	14,9	123	116	28-М33	3,6	239	1100
120	15,6	146	138	32-М36	3,9	320	-
160	19,8	192	182	40-М45	4,2	-	-
180	21,9	212	202	44-М45	4,8	-	-
200	25	233	223	48-М45	4,8	-	-

Характерные особенности комплектующих:

Затвор изготавливается из:
- углеродистой стали;
- чугуна (серого);
- нержавейки.
Для усиления конструкции на корпусе изготавливаются дополнительные ребра жесткости.
- Нож – в стандартном исполнении изготавливается из высококачественной нержавейки.
- Уплотнение – РТИ из PTFE.
- Штоки изготавливаются из коррозийно-стойких сталей.
В зависимости от ТУ на применение допускается эксплуатация арматуры при величине рабочего давления PN:
- 1 МПа;
- 1,6 МПа;
- 2,5 МПа.

Все образцы продукции представлены в каталоге. Качество и соответствие требованиям отраслевых стандартов гарантируется!
