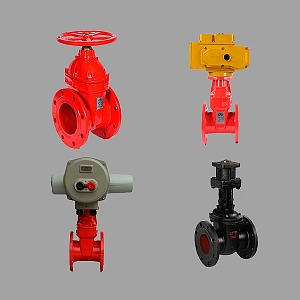

Задвижки ЛАЗ

Задвижки ЛАЗ являются запорным устройством, устанавливаемым на магистральных трубопроводах в системах ХВС, ГВС, теплоснабжения.  Производство выполняется с учетом требований, определенных межгосударственным стандартом ГОСТ 5762-2002.

Компания ТрубТехАрматура специализируется на поставках запорной арматуры всех видов по выгодной цене. Продукция, полностью отвечающая требованиям отраслевого стандарта, поставляется в любую точку России и СНГ. Гарантируем оперативную отгрузку, четкое соблюдение сроков.

Задвижки ЛАЗ - стандартизация

Для обеспечения высокого качества продукции, процесс производства строго регламентирован и осуществляется с учетом следующих НТД:

Параметр	Наименование	Номер
Климатическое исполнение	ТУ	3714-007-82556046-2007
Типы, конструкция, размеры	ГОСТ	12815; 12817; 12821
Общие тех. усл-я	-/-	5762
Требования (категорирование транспортируемой раб. среды)	-/-	12.1.007
Допуски, формы, параметры	-/-	24643; 2789; 53441;
коррозийная защита	-/-	9.908

Задвижки ЛАЗ - особенности продукции

Задвижки ЛАЗ относятся к разновидности запорной арматуры, где проход для транспортируемой среды перекрывается за счет поступательного перемещения запорного элемента в перпендикулярном протекании рабочей среды направлении.

По исполнению корпуса задвижки изготавливают полнопроходными, после установки арматуры в систему диаметр трубопровода не уменьшается.

Параметры (D) проходного сечения:

DN (см)	PN (см.)
1,5	1,5
2	1,8 / 2
4	3,7 / 4
5	4,6 / 5
80	7,4 / 8
10	9 / 10
15	13 / 15
20	17 / 20
40	32 … 38
60	49 … 58
80	78
100	95 / 98
120	115 / 118

Основные параметры изделий ЛАЗ должны совпадать с  показателями, приведенными ниже.

Для стальных изделий:

Py (усл. Давление.), МПа	Dy (усл. Проход), мм	K, Т°С раб. среды	Присоединение к трубопроводу	Вес, кг	Прим-е
0,16 - 25	50 … 1600	-60 … +565	Фланцевое; Муфтовое; Под приварку	21 - 4580

Чугунные задвижки ЛАЗ:

Py (усл. Давление.), МПа	Dy (усл. Проход), мм	K, Т°С раб. среды	Присоединение к трубопроводу	Вес, кг	Прим-е
0,16 - 25	50 … 2000	-15 … +300	Фланцевое;	4 - 13740

Предельно допустимые отклонения параллельности и перпендикулярности уплотнительных поверхностей:

PN	DN	Допуск по отклонению
≤16	Весь диапазон	200 … 300
16 - 40	-/-	200
64 и более	-/-	100 … 150

Где купить задвижки ЛАЗ

Чтобы заказать и на выгодных условиях купить задвижки ЛАЗ – свяжитесь с менеджером компании ТрубТехАрматура. Высокое качество продукции и выгодную цену гарантируем!
