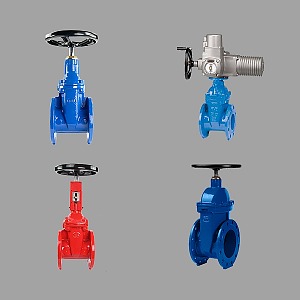

Задвижки с обрезиненным клином типа Гранар используются для установки на трубопроводные системы, которые транспортируют горячую, холодную воду и другие неагрессивные среды.

Задвижки этого типа могут использоваться в канализационных системах. Задвижки клинового типа, изготовленные по TУ З7З1-018-8167З229-2009, соответствуют действующим правилам и нормативам промышленной безопасности ПБ 10-57З-0З.

Задвижки Гранар - преимущества

Задвижки Гранар, представленные в нашем каталоге, отличаются следующими преимуществами:

Ручное и дистанционное управление

Усиленное уплотнение крышки

Повышенная жесткость стального штурвала

Высокая прочность изделия

Плавная работа штока благодаря оснащению подшипниковым узлом и нейлоновыми кольцами

Самоуплотняющаяся манжета предотвращает протечки во внешнюю среду и загрязнение подшипников

Задвижки Гранар: технические характеристики

В маркировке изделия указываются следующие параметры:

Название и торговая марка, серия изделия.
Тип исполнения. Задвижки выпускаются с ручным (11) или с ISО фланцем под привод (12).
Материал для изготовления корпуса. В качестве материала для производства задвижек используется высокопрочный чугун (02).
Номинальный диаметр. Задвижки с обрезиненным клином выпускаются с DN от 40,0 до 600,0 мм.
Номинальное давление. Изделия рассчитаны на эксплуатацию при давлении РN до1,6 MПa.
Тип присоединения к трубе. Задвижки производятся с типом присоединения фланец+фланец (Ф/Ф) или резьба+резьба (P/P).

Трубопроводная арматура из высокопрочного чугуна предназначена для работы при температуре до +120°C. Изделия выпускаются с классом герметичности A по ГOCT P 54808-2011.

Клиновые задвижки Гранар состоят из таких элементов, как корпус, крышка, фланец и устройство для регулирования потока.

Таблица 1. Материалы для изготовления задвижек.

Элемент конструкции	Исполнение 1	Исполнение 2
Корпус	высокопрочный чугун
Клин	чугун и этиленпропиленовый каучук
Гайка штока	-	сплавы бронзы
Шток	нержавеющая сталь X10Сr1З	нерж.сталь 12Сr1З
Крышка	чугун
Уплотнительные кольца	-	этиленпропиленовый каучук
Уплотнение штока, втулка, пыльник	-	нейлон
Прокладка для крышки	этиленпропиленовый каучук
Штурвал	сталь углеродистых марок	-
Фланец под привод	-	чугун
Болт	-	сталь

Таблица 2. Размеры и масса задвижек с ручным управлением.

DN,мм	Ширина, мм	Строительная длина, мм	Общая длина со штурвалом, мм	Вес одного изделия, кг
40,0	140,0	ЗЗ5,0	25З,0	9,З6
50,0	150,0	335,0	253,0	12,2З
65,0	170,0	З78,0	284,0	15,17
80,0	180,0	420,0	З20,0	18,52
100,0	190,0	45З,0	З4З,0	21,65
125,0	200,0	5ЗЗ,0	408,0	З4,78
150,0	210,0	567,0	425,0	З8,89
200,0	2З0,0	700,0	5З0,0	64,90
250,0	249,0	821,0	621,0	107,06
З00,0	270,0	9З0,0	70З,0	161,75
З50,0	290,0	1097,0	841,0	221,14
400,0	З10,0	1199,0	922,0	268,2З
450,0	ЗЗ0,0	1З42,0	1022,0	З59,З1
500,0	350,0	15З5,0	1177,0	540,18
600,0	З90,0	1799,0	1З79,0	780,25

Качественный сервис от ТрубТехАрматура

Своим клиентам мы предлагаем выгодные условия сотрудничества:

Профессиональная консультация при выборе товара
Сопровождение на всех этапах сделки
Расчет необходимого количества продукции
Оперативное оформление заказа
Четкое соблюдение сроков доставки
Оформление сопроводительной документации
Гарантийное обслуживание
Гибкая система оплаты

Купить задвижки Гранар

Наша компания реализует большой ассортимент трубопроводной арматуры. Предлагаем купить задвижки Гранар оптом или в розницу по ценам производителя. Доставка задвижек осуществляется в любой российский регион. Принимаем оплату наличными, возможен безналичный расчет. Продукция соответствует действующим стандартам, качество подтверждается сертификатами.

Часто задаваемые вопросы

Да, наша компания обеспечивает государственные оборонные заказы, также готовы по требованию работать по спецсчетам.

Мы стараемся найти индивидуальный подход к каждому клиенту: гибкая ценовая политика и выгодные условия сотрудничества.

Да, мы имеем возможность организовать доставку заказа собственным автопарком компании, либо другими транспортными средствами.

Да, так как мы работаем по общей системе налогообложения.

Компания работает с 2013 года, и за этот срок зарекомендовала себя в качестве надежного и честного партнера.

География наших поставок достаточно обширна, мы осуществляем доставку в Казахстан и другие страны бывшего СНГ.

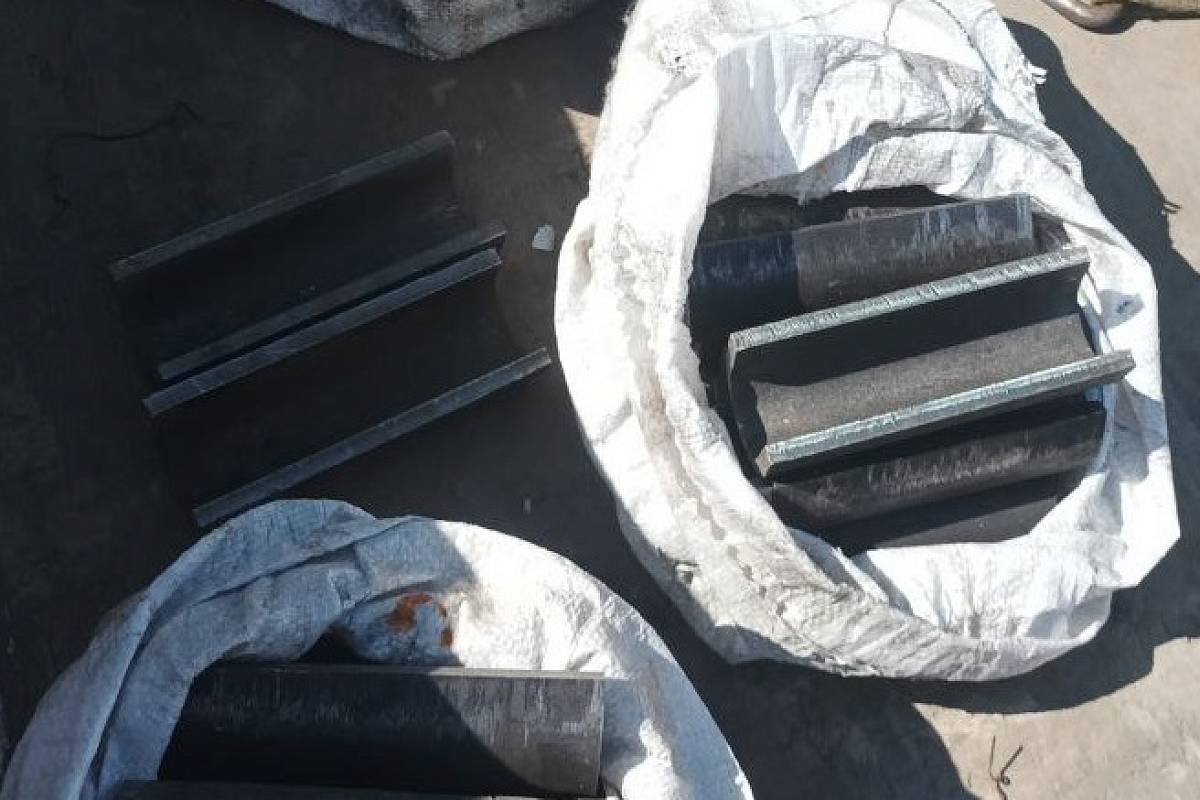

Некоторые фотографии реализованных заказовСмотреть все
