Краны на резьбе и под приварку - описание

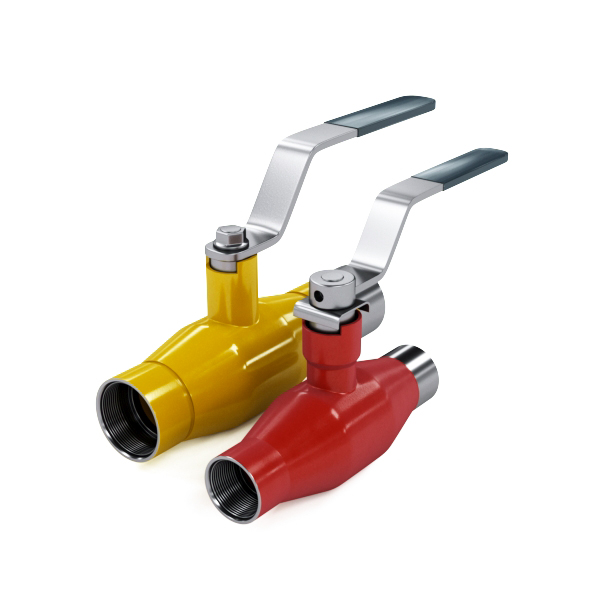

Трубопроводные сети, предназначенные для транспортировки воды, пара, сжатого воздуха, жидких веществ оснащаются запорной арматурой. Шаровые краны серии BV17 поворотом рычага на 90° открывают полный проход трубы, и таким же простым движением производят надежное закрытие. Компания ТрубТехАрматура предлагает купить сертифицированные краны BV17SE/WE, по оптимально невысокой цене, от производителя.

Краны на резьбе и под приварку - технические параметры

Шаровые двухходовые изделия с условным диаметром от 8 до 100 мм, назначением для трубопроводов с рабочим давлением 4 или 6,3 МПа производятся:

• для присоединения под сварку – маркируются BV17WE;
• для установки на внутреннюю резьбу BSP – маркировка BV17SE.

Изделия имеют две модификации: с ISO фланцем или без фланца. При заказе изделий, укомплектованных ISO фланцем, в заявке используется обозначение: BV17WE/A или BV17SE/A. м³/час

Таблица 1. Параметры

BV17, резьба/сварка	Диаметр (ДУ), мм	Диаметр, в дюймах	Давление (РУ), МПа	Коэффициент пропускной способности,	Масса без ISO фланца, кг
ДУ8 Ру63	8	1/4	6,3	6,1	0,4
Д10 Ру63	10	3/8	6,3	9,6	0,4
ДУ15 Ру63	15	1/2	6,3	18	0,57
ДУ20 Ру63	20	3/4	6,3	38	0,75
ДУ25 Ру63	25	1	6,3	60	1,08
ДУ32 Ру63	32	11/4	6,3	105	1,73
ДУ40 Ру63	40	11/2	6,3	170	2,56
ДУ50 Ру63	50	2	6,3	255	3,2
Ду100 Ру40	100	4	4,0	1500	20,3
Ду65 Ру40	65	21/2	4,0	480	7,35
Ду80 Ру40	80	3	4,0	910	11,20

Пример маркировки:

• BV17SE ДУ100 Ру40 – кран шаровый BV17 на резьбе, с условным диаметром 100 мм, для применения в системах с давлением до 40 бар (4,0 МПа);
• BV17WE/A ДУ50 Ру63 – кран шаровый BV17 с ISO фланцем, под приварку, с условным диаметром 40 мм, для применения в системах с давлением до 63 бар (6,3 МПа).

ТрубТехАрматура реализует востребованную, качественную продукцию из нержавеющей стали.

Краны на резьбе и под приварку - комплектация

Полнопроходная серия BV17 имеет 3-составную конструкцию, включающую;

• корпус с отводами под сварку или резьбовой;
• шар;
• седло;
• шток с уплотнителем;
• сальник, манжету сальника;
• рычаг, покрытый винилом.

Сборка произведена при использовании крепежных элементов; гаек, шайб гровера, болта. Возможность разборки-сборки конструкции упрощает обслуживание, увеличивает период эксплуатации. Перед установкой крана по технологии сварки изделие разбирается. После приварки патрубков к трубопроводу производится сборка.

ISO фланец расширяет функциональные возможности продукции. Фланец служит средством для монтажа концевых выключателей, установки редуктора, присоединения электрических и пневматических приводов.

Краны на резьбе и под приварку - сфера использования

Шаровые краны BV17 из нержавеющей стали устойчивы к высокотемпературным, до 200°С, режимам. Их используют:

• в трубопроводах отопления, водоснабжения;
• в системах пожаротушения;
• на технологических транспортировочных линиях в пищевой промышленности.

Данный вид запорной арматуры пригоден для работы в условиях агрессивной среды. Это позволяет устанавливать их при перегонке жидкого топлива, слабых кислотных, щелочных растворов.

Где купить краны на резьбе и под приварку

ТрубТехАрматура предлагает купить краны на резьбе и под приварку. Своим клиентам мы предлагаем долгосрочное, взаимовыгодное сотрудничество. Компания имеет репутацию надежного поставщика запорной арматуры. Продукция изготовлена из качественных, соответствующих условиям эксплуатации материалов. Закажите партию любого объёма по телефону, или отправив заявку на электронный адрес. Доставим товар в любой город Российской Федерации, стран ближнего зарубежья.
