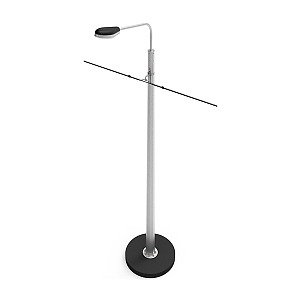

Опора освещения СФГ

Опора освещения СФГ-400-10 силовая фланцевая граненная 10 метров В наличии
Опора освещения СФГ-400-10 силовая фланцевая граненная 10 метров

Цена

Договорная
Купить Опора освещения СФГ-400-10 силовая фланцевая граненная 10 метров в России Опора освещения СФГ-400-10 силовая фланцевая граненная 10 метров купить в НПП "ТрубТехАрматура" можно в России по приемлемым ценам, согласно Вашему...

Возникли вопросы?

Наш менеджер свяжется с вами
Нажимая эту кнопку, вы соглашаетесь с правилами пользования сайтом

Оставьте ваши контактные данные и наш менеджер свяжется с вами для проработки уникального предложения и вариантов сотрудничества.

Введите ваши данные и мы вам перезвоним

Нажимая кнопку "Отправить", вы соглашаетесь с правилами пользования сайтом
Нажимая кнопку "Отправить", вы соглашаетесь с правилами пользования сайтом

Купить опоры освещения СФГ по цене производителя с доставкой в России

НПП ТрубТехАрматура занимается поставками металлоконструкций во все регионы России. Предлагаем купить опоры освещения СФГ в любых объемах по ценам производителя. На каждую партию продукции предоставляем сертификаты соответствия и всю необходимую сопроводительную и отчетную документацию. По вопросам оформления заказа обращайтесь к нашему менеджеру.

Технические характеристики опор СФГ

Опоры СФГ — это силовые фланцевые граненые опоры, применяемые для организации освещения различных объектов и территорий, включая автодороги и транспортные развязки, дворы и парковки микрорайонов, автостоянки, автозаправки, спортивные объекты, территории промышленных объектов. На опорные конструкции помимо осветительных приборов возможен подвес электрокабеля, установка камер видеонаблюдения, оборудования звукового оповещения, рекламных щитов, информационных табло.

Конструкция граненой опоры

За счет особенностей своей конструкции и наличия ребер жесткости силовые опоры с граненым стволом имеют высокую несущую способность, большой запас прочности. Конструктивно опора СФГ состоит из следующих элементов — ствол с сечением шестиугольной или восьмиугольной формы, кронштейны и оголовники для монтажа силовых кабелей, осветительные приборы. В нижней части ствола приваривается фланец с четырьмя отверстиями. Дополнительную устойчивость конструкции обеспечивают стальные косынки, соединяющие фланец с нижней частью ствола. Подвод кабеля к силовой опоре выполняется двумя способами — воздушным или подземным.

Высота и диаметр опор СФГ

Опоры освещения представляют собой унифицированные металлические конструкции, проектирование, изготовление и установка которых осуществляется согласно ГОСТ 32947. Выбор марки стали определяется в соответствии с особенностями климата в районе монтажа согласно ГОСТ 15150.

Характеристики опоры освещения указывается с помощью условных обозначений. Пример маркировки с расшифровкой:

  • СФГ-700(90-250)-9-1. Такую маркировку будет иметь силовая опора освещения, ствол которой имеет в сечении многоугольник, устанавливаемая на фундамент с фланцем. Максимальная нагрузка на опорную конструкцию 0,7 тонн, диаметр ствола в верхней части 90,0 мм. в нижней 250,0 мм, полная высота опоры 9,0 м. Цифрой 1 обозначается воздушный способ подвода электрокабеля.

Сокращенный вариант маркировки такой конструкции будет выглядеть как, Опора освещения СФГ-700-9.

  • P - допустимая нагрузка, на которую рассчитана опорная конструкция;
  • H - общая высота силовой опоры;
  • H2 - высота монтажа СИП;
  • D1 - диаметр верхн.части ствола;
  • D2 - диаметр нижн.части ствола;
  • Дб - межболтовое расстояние фланца;
  • Дпл - размеры плиты;
  • дб - диаметр анкерн.болтов.

Таблица. Габаритные размеры опор СФГ.

Обозначение P, кг D1, мм D2, мм H, м H2, м Дб, мм Дпл, мм дб, мм
СФГ-400(90)-8 400 90,0 207,0 8,0 7,0 310,0 400,0 24,0
СФГ-400(90)-9 210,0 9,0 8,0
СФГ-400(90)-10 220,0 10,0 9,0
СФГ-700(90)-8 700 210,0 8,0 7,0 380,0 495,0 30,0
СФГ-700(90)-9 250,0 9,0 8,0
СФГ-700-10 120,0 10,0 9,0
СФГ-1000-8 1000 275,0 8,0 8,0 440,0 545,0
СФГ-1000-9 130,0 300,0 9,0 9,0 540,0
СФГ-1000-10 320,0 10,0 10,0
СФГ-1300-8 1300 120,0 8,0 8,0
СФГ-1300-9 150,0 340,0 9,0 9,0 470,0 580,0
СФГ-1300-10 364,0 10,0 10,0 500,0 610,0
СФГ-1800-9 1800 180,0 395,0 9,0 9,0 520,0 650,0 36,0
СФГ-1800-10 420,0 10,0 10,0 540,0 670,0
СФГ-2000-9 2000 9,0 9,0
СФГ-2000-10 445,0 10,0 10,0 560,0 690,0

Монтаж опор СФГ

Установка опорных конструкций осуществляется на подготовленное основание — бетонный фундамент с закладной и ответным фланцем. Для монтажа фланцевых опор используются анкерные, трубчатые, выносные, консольные закладные. Выбор типа закладного фундамента зависит от особенностей рельефа, состава и характеристик грунта на монтажной площадке.

Материальное исполнение СФГ

Для изготовления граненых стволов опор освещения применяется листовая сталь конструкционных марок толщиной от 4,0 до 8,0 мм. Марка стали подбирается исходя из температурного режима в районе монтажа.

Защита от коррозии

Защиту металла от коррозии и негативного воздействия окружающей среды обеспечивает покрытие, нанесенное по технологии горячего или холодного цинкования. По согласованной спецификации возможно покрытие опор СФГ лакокрасочными материалами по выбору заказчика, при условии, что ЛКМ обеспечивают необходимый уровень антикоррозионной защиты.

Как сделать заявку на опоры освещения СФГ онлайн по доступной цене

С нашей компанией можно заключить договор на поставку опор СФГ. Качество металлоконструкций отвечает требованиям госстандартов. На всю продукцию предоставляем гарантии производителя. Чтобы оформить заявку, позвоните в отдел продаж нашей компании по указанному телефону 8 800 777 6259 или сделайте заказ на сайте или отправив письмо на электронную почту info@trubtekh.ru.
