Купить Опору освещения ОГС по цене производителя

НПП ТрубТехАрматура предлагает купить опоры освещения ОГС оптовыми или розничными партиями по выгодным ценам. Чтобы заключить договор на поставку металлоконструкций, свяжитесь с нашим менеджером по телефону или отправьте заявку эл.почтой.

Описание, типоразмеры и характеристики опор ОГС

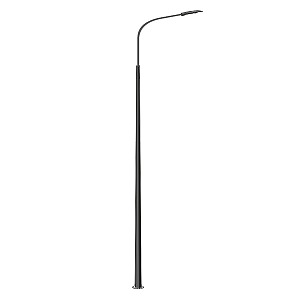

Опорой ОГС называется опорная конструкция с граненым стволом. Подвод электрокабеля к опорной конструкции осуществляется воздушным или подземным способом. Опорные конструкции используются для освещения таких объектов, как парки, скверы, городские площади, набережные, аллеи, проспекты, дворы жилых комплексов, спортивных сооружений, автозаправок, автостоянок, парковок.

Назначение опорных конструкций:

  • установка осветительных приборов;
  • подвес самонесущего электрокабеля;
  • размещение рекламных щитов и информационных табло.

Опора ОГС представляет собой опорную конструкцию с граненым стволом, который имеет в сечении восьмиугольник. Такая форма и наличие граней обеспечивает жесткость, устойчивость и прочность конструкции. В верхней части опоры располагаются одно-, двух-, трех-, четырехрожковые кронштейны, на которые крепятся подвесные, консольные, торшерные светильники. Крепление кронштейнов к опоре осуществляется с помощью оцинкованных винтов (шпилек).

Таблица. Размеры и масса опор ОГС.

Маркировка Размеры опорной конструкции, мм Вес, кг Размеры фланца, мм Посадочн. место под кронштейн
Р, кг Н Н1 Db Dh n d A Б
Фланцевые опоры
ОГСф-0,4-8 400,0 8000,0 7000,0 90,0 207,0 138,14 8,0 М28 З95,0 З10,0 К110
ОГСф-0,4-9 9000,0 8000,0 215,0 157,16
ОГСф-0,4-10 10000,0 9000,0 2З0,0 180,18
ОГСф-0,7-8 700,0 8000,0 7000,0 150,0 З05,0 214,21 МЗ0 495,0 420,0 K165
ОГСф-0,7-9 9000,0 8000,0 З05,0 238,24
ОГСф-0,7-10 10000,0 9000,0 З05,0 262,26
ОГСф-1,0-8 1000,0 8000,0 7000,0 З05,0 441,44 12,0 550,0 470,0
ОГСф-1,0-9 9000,0 8000,0 З20,0 497,50
ОГСф-1,0-10 10000,0 9000,0 З40,0 637,64
ОГСф-1,З-8 1З00,0 8000,0 7000,0 З15,0 333,33 МЗ4 565,0
ОГСф-1,З-9 9000,0 8000,0 З40,0 385,39
ОГСф-1,З-10 10000,0 9000,0 З60,0 437,44
ОГСф-1,8-9 1800,0 9000,0 8000,0 180,0 З95,0 460,46 М40 650,0 520,0 К195
ОГСф-1,8-10 10000,0 9000,0 420,0 526,53 670,0 560,0
ОГСф-2,0-9 2000,0 9000,0 8000,0 420,0 478,48
ОГСф-2,0-10 10000,0 9000,0 445,0 541,54
Прямостоечные опоры
ОГСп-0,4-8 400,0 8000,0 7000,0 90,0 244,0 185,19 - К100
ОГСп-0,4-9 9000,0 8000,0 250,0 206,21 -
ОГСп-0,7-8 700,0 8000,0 7000,0 150,0 З5З,0 281,28 - К165
ОГСп-0,7-9 9000,0 8000,0 З48,0 305,31 -
ОГСп-1,0-8 1000,0 8000,0 7000,0 З5З,0 350,35 - К100
ОГСп-1,0-9 9000,0 8000,0 З67,0 394,39 -
ОГСп-1,З-8 1З00,0 8000,0 7000,0 З67,0 430,43 - К165
ОГСп-1,З-9 9000,0 8000,0 З9З,0 495,50 -
  • Р - нагрузка на конструкцию;
  • Н - высота конструкции;
  • Н1 - высота подвеса электрокабеля;
  • Dh - диаметр нижн.части ствола;
  • Db - диаметр верхн.части ствола;
  • d - номин.диаметр резьбы болтов;
  • A - габаритн.р-р фланца;
  • Б - межосев.расстояние крепежа на фланце.

Материальное исполнение опор ОГС

Для изготовления ствола опоры используется рулонная или листовая сталь конструкционных марок толщиной от 4,0 до 10,0 мм. Формирование граненых стволов осуществляется путем гибки с последующей сваркой продольного шва. Защиту опор освещения от коррозии обеспечивает слой цинка, нанесенный по технологии горячего цинкования. По согласованной спецификации возможно окрашивание опор ЛКМ по выбору заказчика в любой цвет из таблицы RAL.

Монтаж опор ОГС

В зависимости от способа монтажа опорные конструкции бывают:

  • Фланцевыми. Такая конструкция имеет в нижней части ствола приваренный фланец. Ответный фланец располагается на закладной или выносном фундаменте, который в свою очередь является частью бетонного основания. Соединение фланцев осуществляется с помощью болтов. Тип и размер фундамента определяется исходя из типоразмера опоры и расчетных нагрузок.
  • Прямостоечными. Опорные конструкции устанавливаются в подготовленный котлован с последующим бетонированием. Марка бетона определяется с учетом условий эксплуатации опоры освещения — особенностей климата в районе монтажа, ветровых и снеговых нагрузок, состава и характеристик почвы.

Фланцевый способ позволяет сократить время установки опорных конструкций, ускорить демонтаж и монтаж опор при необходимости их замены.

Как сделать заказ на Опоры освещения ОГС по доступной цене с доставкой в России

Наша компания специализируется на проектировании, изготовлении и поставках металлоконструкций во все регионы России. На каждую партию предоставляем полный комплект сопроводительных и отчетных документов. По вопросам оформления заказа обращайтесь к нашему менеджеру.

Связаться с нашим специалистом можно одним из следующих способов:

  • позвоните по телефону, указанному на сайте;
  • напишите нам на электронную почту;
  • отправьте сообщение в чат онлайн.

Наш специалист созвонится с вами в течение 30 минут после после получения сообщения, уточнит детали заказа, рассчитает его стоимость, озвучит условия и цену доставки, даст максимально подробные ответы на все интересующие вас вопросы.
