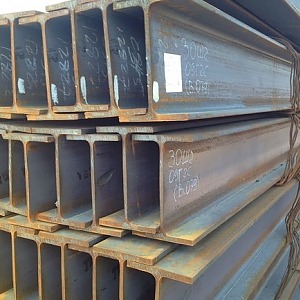

Балка двутавровая широкополочная: описание

Среди двутавровых профилей высоким спросом пользуются изделия с шириной полок, немного отличающейся от высоты центральной стенки. Данный тип балок называется широкополочными. Изделие отличается повышенными прочностными характеристиками, коррозийной стойкостью, износоустойчивостью.

Компания ТрубТехАрматура предлагает купить сертифицированные стальные балки двутавровые широкополочные по доступной цене от производителя. Все изделия соответствуют заявленным техническим характеристикам, что подтверждается соответствующими сертификатами или паспортами качества.

Балка двутавровая широкополочная: классификация

Прокат представляет собой вертикальную стенку и две параллельные полки – в основании и в верхней части. Стенка соединена с полками в их центральной части – радиусным сопряжением. При установке металлопрофиля на полки сечение получает форму буквы «Н». Толщина металла элементов профиля отличается – полки выполнены из более толстой стали. Двутавровый профиль с увеличенной шириной полок рассчитан для металлоконструкций, подверженных повышенным нагрузкам на изгиб или растяжение.

Балки широкополочные двутавровые квалифицируются:

По состоянию поставки: ГП – произведенные по технологии пластической деформации (горячекатаные) и КП – результат деформации, с контролируемым нагревом и с регулируемым обжимом в балочном прокатном стане;
По классам прочности – соответствует значению предела текучести применяемых в производстве стальных сплавов: с учетом углеродного эквивалента – 345, 355, 390 440, без нормирования по этому показателю – 255.

Типовые широкополочные двутавры выпускаются мерной длиной: 6, 9, 10, 12, 15, 18, 21, 24 метров. Возможна поставка мерных отрезков в диапазоне 6-24 м, с шагом 10 см, или немерной длины от 4 до 24 м.

Широкополочные балки - нормативы

Двутавровые широкополочные балки применяют в ответственных конструкциях. Каждый элемент из двутавра рассчитывается по типу и величине нагрузок на изгиб при эксплуатации. Для расчетов применяются нормативные документы, устанавливающие технические требования к материалам, сортаменту и методам контроля качества.

Таблица 1. Основная нормативная база

Документ	Сфера распространения
ГОСТ Р 57837-2017 – национальный стандарт РФ	Введены в действие технические условия на двутавровые балки, произведенные методом горячей прокатки. Обозначены сортамент и методы контроля качества
ГОСТ 27772-2015	Утверждены нормы и общие требования и технические условия на металлопрокат из стали для стройиндустрии, в том числе на все виды балок
СТО АСЧМ 20-93 – разработка ассоциации организаций стандартизации	Установлены технические требования к горячекатаным двутаврам из низколегированных сплавов и нелегированных сталей
ГОСТ 19281-2014 – межгосударственный стандарт	Регламентированы условия производства для металлопроката повышенной прочности
ГОСТ 535-2005 – межгосударственный стандарт	Определены условия изготовления фасонного проката из сталей с повышенным содержанием
ГОСТ 26877-2008 (СТ СЭВ 4960-85)	Назначены методы измерения и выявления отклонений от стандартной формы двутаврового профиля

В стандарте Р 57837-2017 собраны актуальные технические условия и требования к двутавровым балкам ГОСТ 26020-83 и ГОСТ 8239-89. Дополнительно прописаны регламент контроля качества и методики испытаний.

Балка двутавровая широкополочная: сортамент

В компании ТрубТехАрматура представлен широкий ассортимент товаров данного типа. От габаритных размеров напрямую зависят технические характеристики продукции. Особенности изделия можно понять по маркировке товара - в обозначении двутавра, в начале указывается номер группы профилей по высоте – с применением принципа округления. Следующей стоит буква «Ш», что означает тип балки – широкополочный, в завершении порядковый номер в группе – по возрастанию.

Таблица 2. Габариты и технические характеристики двутавровой широкополочной балки

Марка (номер)	Площадь (S) поперечного сечения, см²	Масса отрезка, длиной 1м, кг	Размер высоты изделия (h), мм	Размер ширины полок (b), мм	Толщина металла полка/стенка (t/s), мм
Группа 20
20Ш0	31,11	24,4	190	149	7/5
20Ш1	39,01	30,6	194	150	9/6
20Ш2	49,38	38,8	199	151	11,5/7,5
20Ш3	59,85	47,0	204	152	14/9
20Ш4	75,06	58,9	211	155	17,5/11
20Ш5	90,27	70,9	218	157	21/13
20Ш6	112,3	88,2	228	159	26/16
Группа 25
25Ш0	46,84	36,8	240	174	9/6
25Ш1	56,24	44,2	244	175	11/7
25Ш2	68,6	53,8	249	176	13,5/8,5
25Ш3	85,7	67,3	256	177	17/10,5
25Ш4	107,5	84,4	264	182	21/13
25Ш5	133,4	104,7	274	184	26/16
25Ш6	163,42	128,3	286	186	32/19
Группа 30
30Ш0	61,48	48,3	290	199	10/7
30Ш1	72,38	56,80	294	200	12/8
30Ш2	87,38	68,6	300	201	15/9
30Ш3	105,56	82,9	306	203	18/11
30Ш4	128,52	100,9	314	206	22/13
30Ш5	162,46	127,5	326	208	28/16
30Ш6	207,98	163,3	342	210	36/20
Группа 35
35Ш1	83,17	65,3	334	249	11/8
35Ш2	101,51	79,7	340	250	14/9
35Ш3	125,95	98,9	347	252	17,5/11
35Ш4	150,67	118,3	354	254	21/13
35Ш5	187,51	147,2	364	258	26/16
35Ш6	229,11	179,9	376	260	32/19
35Ш7	284,8	223,6	392	262	40/23
Группа 40
40Ш1	112,91	88,6	383	299	12,5/9,5
40Ш2	135,95	106,7	390	300	16/10
40Ш3	164,9	129,4	397	302	19,5/12
40Ш4	201,98	158,6	406	304	24/14,5
40Ш5	252,20	198,0	418	309	30/17,5
40Ш6	303,25	238,1	430	311	36/21
40Ш7	369,1	289,7	446	313	44/25
Группа 45
45Ш0	135,04	106,0	434	299	15/10
45Ш1	157,38	123,6	440	300	18/11
45Ш2	184,30	144,7	446	302	13/21
45Ш3	211,46	166,0	452	304	24/15
45Ш4	262,46	206,0	464	308	30/18
45Ш5	312,98	245,7	476	310	36/21
45Ш6	380,50	298,7	492	312	44/25
Группа 50
50Ш1	145,52	114,2	482	300	15/11
50Ш2	176,34	138,4	487		17,5/14,5
50Ш3	198,86	156,1	493		20,5/15,5
50Ш4	221,38	173,8	499		23,5/16,5
50Ш5	260,8	204,7	508	302	28/19
50Ш6	309,84	243,2	518	310	33/22
50Ш7	372,92	292,7	532	312	40/26
50Ш8	442,84	347,6	548	314	48/30
Группа 60
60Ш1	174,5	137,0	582	300	17/12
60Ш2	217,41	170,7	589		20,5/16
60Ш3	252,37	198,1	597		24,5/18
60Ш4	287,33	225,6	605		28,5/20
60Ш5	338,13	265,4	616	302	34/23
60Ш6	413,0	324,2	630	315	41/27
60Ш7	480,93	377,5	644	317	48/31
60Ш8	574,05	450,6	664	319	58/36
Группа 70
70Ш1	211,45	166,0	692	300	20/13
70Ш2	242,53	190,4	698		23/15
70Ш3	289,1	226,9	707		27,5/18
70Ш4	329,4	258,6	715		31,5/20,5
70Ш5	375,7	294,9	725		36,5/23
70Ш6	458,21	359,7	740	313	44/27
70Ш7	549,27	431,2	758	315	53/32
70Ш8	660,25	518,3	780	317	64/38
Группа 80
80Ш1	209,71	164,6	782	300	17/13,5
80Ш2	243,45	191,1	792	300	22/14
Группа 90
90Ш1	243,96	191,5	881	299	18,5/15
90Ш2	270,87	212,6	890	299	23/15
Группа 100
100Ш1	293,82	230,6	990	320	21/16
100Ш2	328,9	258,2	998		25/17
100Ш3	364,0	285,7	1006		29/18
100Ш4	400,6	314,5	1013		32,5/19,5

При расчетах теоретической массы метрового отрезка и S поперечного среза, применялись номинальные размерные величины профиля, без учета допустимых отклонений.

Применение балок двутавровых широкополочных

Двутавровые широкополочные профили используют при возведении капитальных строений промышленного и гражданского назначения. Элементы из них применяют при монтаже лестничных пролетов, переходов, балочных перекрытий, каркасов, обрешеток, стропильных элементов ферм. Соединение осуществляется на болты или сваркой.

Широкополочные балочные двутавры используют:

Для обвязки фундаментных свай;
В качестве несущей рамы быстровозводимых сооружений;
Как основание под тяжелое промышленное оборудование.

Двутавры производят из углеродистых (Ст3сп Ст3Гсп), низколегированных и нелегированных сталей. В случаях риска высокой скорости коррозии при эксплуатации применяют нержавеющие сплавы. При выборе стали решающим является климатическое расположение строящегося объекта. Для холодных районов применяются стали, сохраняющие прочность в морозы – такие, как 09Г2Д. Для сварных конструкций требуются балки из сталей технологичных к свариванию.

Качественный сервис от ТрубТехАрматура

Своим клиентам мы предлагаем выгодные условия сотрудничества:

Профессиональная консультация при выборе товара
Сопровождение на всех этапах сделки
Расчет необходимого количества продукции
Оперативное оформление заказа
Четкое соблюдение сроков доставки
Оформление сопроводительной документации
Гарантийное обслуживание
Гибкая система оплаты

Где купить балки двутавровые широкополочные

Купить широкополочные балки по доступной цене Вы можете на нашем сайте. Гарантируем выгодные условия сотрудничества:

Полный размерный ряд и широкий выбор по классам прочности и способности к эксплуатации при нагрузках разного типа;
Профиль выполнен из сертифицированного металла от надежных производителей;
Возможность заказа партии без ограничений – от 1 штуки;
Бесплатная консультация по техническим вопросам;
Лучшая цена на весь сортамент на рынке металлопроката.

Кроме широкополочных двутавров в компании ТрубТехАрматура можно купить другие типы балок с увеличенным размером полок:

Свайные – с высокой способностью испытывать нагрузки на сжатие, растяжение и сжатие с изгибающим моментом – маркируются «С»;
Колонные и дополнительные колонные профили – работающие на изгиб, сжатие, растяжение и при комбинированных нагрузках – буквы «К» и «ДК».

Производим расчет цены за метр и тонну, в зависимости от Ваших потребностей. Вся продукция прошла механические и технологические испытания и статический, неразрушающий контроль параметров, в соответствии с требованиями стандартов. В пакет сопроводительных документов входят: паспорт на партию, с указанием категории проката и химической пробы материала, сертификаты соответствия, протоколы контроля качества.

Принимаем заявки на поставку и консультируем по телефону 8 800 777 6259 и электронной почте. Гарантируем соблюдение сроков.

Часто задаваемые вопросы

Да, наша компания обеспечивает государственные оборонные заказы, также готовы по требованию работать по спецсчетам.

Мы стараемся найти индивидуальный подход к каждому клиенту: гибкая ценовая политика и выгодные условия сотрудничества.

Да, мы имеем возможность организовать доставку заказа собственным автопарком компании, либо другими транспортными средствами.

Да, так как мы работаем по общей системе налогообложения.

Компания работает с 2013 года, и за этот срок зарекомендовала себя в качестве надежного и честного партнера.

География наших поставок достаточно обширна, мы осуществляем доставку в Казахстан и другие страны бывшего СНГ.
