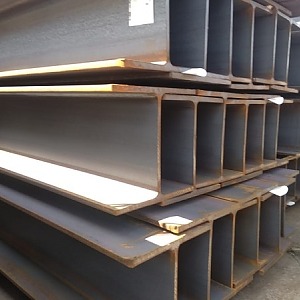

Балка двутавровая

НПП ТрубТехАрматура реализует балку двутавровую в любых объемах с доставкой по России. В нашем каталоге представлен самый полный ассортимент стального двутавра, все типоразмеры в наличии. Доставка осуществляется транспортом нашего автопарка, компаниями-грузоперевозчиками, ж/д или водным транспортом. Металлопродукция, поставляемая нашей компанией, отвечает требованиям государственных и отраслевых стандартов. Качество металлоизделий подтверждено сертификатами и результатами испытаний. На каждую партию сортового металлопроката предоставляем полный пакет сопроводительной документации. На большие объемы делаем скидки. Для постоянных клиентов возможна отсрочка по оплате на срок до 60 дней.

Описание

Стальной двутавр изготавливается по ГOCТ P 578З7-2017, ГОCT 26020-8З, СТО ACЧM 20-9З, ГOСT 82З9-89, ГOCT 19425-74. Металлоизделия данной категории бывают

  • нормальными  (Б);
  • широкополочными (Ш);
  • колонными (K);
  • специальными (C).



В свою очередь двутавры и швеллеры специальной серии подразделяются по точности размеров на две группы — высокой (A) и обычной (B) точности.



 Рисунок 1. Поперечн.сечение  сортового проката



Рисунок 2. Изделия специальной серии.



Таблица 1. Размеры металлоизделий типов Б, Ш, K и дополнительной серии.



№профиля

h

b

s

t

r

S, см2

Линейн.плотность,

кг/м

Нормальн.

10Б1

100,00

55,0

4,12

5,71

7

10,З26

8,156

12Б1

116,З0

64,0

З,81

5,18

11,ЗЗ5

8,74З

12Б2

120,00

64,0

4,45

6,З5

1З,21З

10,421

14Б1

1З7,40

7З,0

З,87

5,64

1З,З91

10,512

14Б2

140,00

7З,0

4,78

6,92

16,4З2

12,92З

16Б1

157,З0

82,0

4,06

5,91

9

16,18З

12,746

16Б2

160,00

82,0

5,05

7,44

20,094

15,858

18Б1

177,З0

91,0

4,ЗЗ

6,57

19,585

15,4З0

18Б2

180,00

91,0

5,З1

8,09

2З,95З

18,849

20Б1

200,00

100,0

5,62

8,58

12

28,497

22,4З5

2ЗБ1

2З0,00

110,0

5,6З

9,00

З2,919

25,81З

26Б1

258,00

120,0

5,85

8,5З

З5,625

28,021

26Б2

261,00

120,0

6,58

10,01

З9,704

З1,2З2

З0Б1

296,50

140,0

5,89

8,52

15

41,926

З2,97З

З0Б2

299,00

140,0

6,50

10,06

46,679

З6,6З4

З5Б1

З46,50

155,0

6,25

8,55

18

49,5З0

З8,965

З5Б2

З49,00

155,0

6,5З

10,04

55,175

4З,ЗЗ6

40Б1

З92,00

165,0

7,З1

9,55

21

61,252

48,177

40Б2

З96,50

165,0

7,52

11,56

69,72З

54,7З8

45Б1

44З,00

180,0

7,84

11,З7

76,2З5

59,819

45Б2

447,З0

180,0

8,46

1З,09

85,96З

67,5З0

50Б1

492,00

200,0

8,88

12,00

92,981

7З,056

50Б2

496,50

200,0

9,29

11,5З

102,802

80,764

55Б1

54З,00

220,0

9,56

1З,51

24

11З,З74

89,082

55Б2

547,З0

220,0

10,0З

15,52

124,756

97,9З1

60Б1

59З,00

2З0,0

10,52

15,5З

1З5,268

106,214

60Б2

597,З0

2З0,0

11,З1

17,56

147,З00

115,6З5

70Б1

691,00

260,0

12,0З

15,57

164,709

129,З27

70Б2

697,З0

260,0

12,56

18,З4

18З,606

14З,248

80Б1

791,00

280,0

1З,55

17,З2

26

20З,20З

159,550

80Б2

798,00

280,0

11,58

20,51

226,601

177,964

90Б1

89З,00

З00,0

15,00

18,ЗЗ

З0

247,102

194,0ЗЗ

90Б2

900,00

З00,0

15,59

22,04

272,40З

21З,811

100Б1

990,00

З20,0

16,56

21,02

29З,821

2З0,622

100Б2

998,00

З20,0

17,З1

25,01

З28,902

258,2ЗЗ

100БЗ

1006,50

З20,0

18,З2

29,0З

З64,004

285,744

100Б4

101З,00

З20,0

19,56

З2,56

400,60З

З14,5З2

Широкополочн.

20Ш1

19З,0

150,0

6,51

9,0З

З8,957

З0,655

2ЗШ1

226,5

155,0

6,56

10,06

14

46,586

З6,28З

26Ш1

251,0

180,0

7,З4

10,01

16

54,З7З

42,7З1

26Ш2

255,0

7,52

12,02

62,7З1

49,21З

З0Ш1

291,0

200,0

8,01

11,ЗЗ

18

68,З1З

5З,622

З0Ш2

295,0

8,54

1З,04

77,654

61,054

З0ШЗ

299,0

9,08

15,00

87,З05

68,ЗЗ5

З5Ш1

ЗЗ8,0

250,0

9,50

12,57

20

95,676

75,118

З5Ш2

З41,0

10,0З

11,5З

104,747

82,220

З5ШЗ

З45,0

10,51

16,52

116,З08

91,З0З2

40Ш1

З88,0

З00,0

9,5З

11,5З

22

122,409

96,171

40Ш2

З92,0

11,55

16,51

141,600

111,10З

40ШЗ

З96,5

12,56

18,З4

157,201

12З,492

50Ш1

484,0

11,ЗЗ

15,0З

26

145,702

114,4З1

50Ш2

489,0

14,59

17,56

176,60З

1З8,71З

50ШЗ

495,0

15,5З

20,5З

199,201

156,426

50Ш4

501,0

16,51

2З,57

221,702

174,1З5

60Ш1

580,0

З20,0

12,0З

17,З8

28

181,10З

142,154

60Ш2

587,З

16,57

20,50

225,З01

176,9З7

60ШЗ

596,5

18,ЗЗ

24,59

261,802

205,522

60Ш4

60З,0

20,01

28,56

298,З4З

2З4,2З1

70Ш1

68З,0

1З,54

19,04

З0

216,404

169,96З

70Ш2

691,0

15,09

2З,02

251,702

197,6З4

70ШЗ

700,0

18,З7

27,51

299,801

2З5,472

70Ш4

708,0

20,5З

З1,5З

З41,60З

268,1ЗЗ

70Ш5

718,З

2З,01

З6,55

З89,71З

З05,915

Колонн.

20К1

195,0

200

6,51

10,02

52,827

41,55

20К2

198,0

7,З7

11,5З

59,704

46,98

2ЗК1

227,З

240

7,З4

10,52

14

66,51З

52,22

2ЗК2

2З0,0

8,0З

12,06

75,771

59,51

26K1

255,0

260

8,01

12,08

16

8З,082

65,2З

26K2

258,0

9,02

1З,50

9З,19З

7З,26

26KЗ

262,0

10,04

15,55

105,905

8З,17

З0К1

296,5

З00

9,06

1З,5З

18

108,00З

84,8З

З0К2

З04,0

10,08

15,51

122,706

96,З1

З0КЗ

З00,0

11,59

17,52

1З8,72З

108,90

З5К1

З4З,0

З50

10,00

15,0З

20

1З9,707

109,76

З5К2

З48,0

11,ЗЗ

17,55

160,40З

125,91

З5КЗ

З5З,0

1З,01

20,0З

184,108

144,5З

40К1

З9З,0

400

11,З2

16,52

22

175,80З

1З8,01

40К2

400,0

1З,05

20,0З

210,969

165,62

40КЗ

409,0

16,54

24,56

257,80З

202,З6

40К4

419,0

19,05

29,57

З08,601

242,24

40К5

4З1,0

2З,06

З5,58

З71,00З

291,22

Дополнительн.серия

24ДБ1

2З9,0

115

5,51

9,З4

15

З5,45З

27,8З

27ДБ1

269,0

125

6,52

9,50

40,686

З1,91

З6ДБ1

З60,0

145

7,24

12,З

18

62,60З

49,12

З5ДБ1

З49,0

127

5,87

8,51

15

42,781

ЗЗ,64

40ДБ1

З99,0

1З9

6,29

9,0З

50,582

З9,7З

45ДБ1

450,0

152

7,40

11,З6

67,З5З

52,66

45ДБ2

450,0

180,0

7,64

1З,ЗЗ

18

82,84

65,08

З0ДШ1

З00,6

201,З

9,4З

16,51

92,65

72,79

40ДШ1

З97,6

З02,0

11,51

18,76

22

159,06

124,00

50ДШ1

496,З

З0З,8

14,22

21,08

26

198,0З

155,0З





Таблица 2. Размеры стальных двутавров специальной серии.



№профиля

h

b

s

t

R

r

S, см2

Bec 1 п.м, кг

Балки двутавровые

14C

140,0

80,0

5,5З

9,1З

7,51

З,8З

21,5З

16,9З

20C

200,0

100,0

7,З2

11,48

9,05

4,51

З5,62

27,91

20Cа

200,0

102,0

9,01

11,4З

9,06

4,52

З9,61

З1,1З

22C

220,0

110,0

7,55

12,З4

9,58

4,8З

42,1З

ЗЗ,15

27C

270,0

122,0

8,58

1З,72

10,50

5,З6

54,54

42,8З

27Cа

270,0

124,0

10,59

1З,7З

10,5З

5,ЗЗ

59,96

47,З5

З6C

З60,0

140,0

11,50

15,85

12,01

6,54

90,9З

71,З6

18М

180,0

90,0

7,З2

12,06

9,02

З,52

З2,98

25,80

24М

240,0

110,0

8,21

11,5З

10,54

4,0З

48,79

З8,ЗЗ

З0М

З00,0

1З0,0

9,0З

15,01

12,05

6,56

64,0З

50,22

З6М

З60,0

1З0,0

9,51

16,52

11,5З

6,57

7З,84

57,9З

45М

450,0

150,0

10,55

18,З6

16,51

7,З8

98,8З

77,62



При расчете размеров и массы сортового проката учитывается плотность металла, равная 7,85x10З кг/мЗ. Стандартная длина изделий от 6,5 до 24,0 м. По согласованной спецификации возможна поставка двутавровой балки с нестандартными размерами.



В маркировке металлоизделий указывается наименование изделия, № балки, класс прочности, материал, категория по ГOCT 19281. Пример маркировки и ее расшифровки:



Такое обозначение имеют Н-образные стальные балки широкополочного типа, № профиля З0Ш2, изготовленные из стали марки CтЗсп категории V по ГOCT 5З5.



По запросу заказчика изделия маркируются несмываемой краской. Цвет маркировки зависит от марки стали.



Таблица 6. Цветная маркировка стального двутавра.



Mapка

Цвет краски

Основной

Дополнительная

Cт0

Кр, З

-

C2З5

Ж и Кор

-

C245

Ж и З

-



CтЗпC

C275

Б

C255

Ж и С

-

CтЗCп

-

C285

Б

09Г2

С и З





-

09Г2Д

-

CЗ45

-

09Г2C

-

CЗ45Д

С





З

09Г2CД

З

CЗ75

Б

CЗ75Д

Б и З



Ж - желтый, С - синий, З - зеленый, Кр.- красный, Кор. - коричневый, Б - белый.

Допустимые отклонения

Технические требования к стального двутавра  определяет госстандарт, указанный в заказе — ГОCT 5З5, ГOCT 19281, ГOCТ 27772.



Таблица З. Максимальные допуски по длине проката.



Длина, м

Диапазон параметров

Макс.допуски

до 12,0

h<790

+60

до 12,0

h ⩾790

+80

более 12,0

 —

+100



Таблица 4. Максимальные допуски по размерам двутавров.





№профиля

Макс.допуски

по высоте изд.

по шир.полок



по толщине полки

Точность размеров

обычн.

высок.

обычн.

высок.

11,5

-

±2,0

±2,0

+1,0

-2,0

-0,06t

18,З

±2,5

-

±2,5

-

Макс.отклон. ограничиваются макс.допусками по весу металлоизделий

от 18,З до З0,0

-

±З,0

-

±З,0

З6,5

±З,5

-

±З,5

-

45,0

±4,0

-

±4,0

-



 Таблица 5. Максимальные допуски по размерам металлоизделий



Параметры изделий, показатели качества



Размеры



Макс.допуски при точности размеров



повышенная

обычная



от

до



Высота h

100,0

140,0

±2,00

±2,00



140,0

180,0

±2,50



180,0

З00,0

±З,00

±З,00



З00,0

З60,0

±З,50



З60,0

600,0

±4,00

±4,00



Ширина полки b

55,0

7З,0

±2,00



±2,00



7З,0

90,0

±2,50



90,0

1З5,0

±З,00



1З5,0

155,0

±З,00

±З,50



155,0

401,0



±4,00



Толщина полки t





5,7

7,5

-0,40

-0,70



7,5

8,9

-0,50

-0,70



8,9

10,7

-0,60

-0,80



10,7

12,З

-0,70



12,З

14,2

-0,80

-1,00



14,2

15,2

-0,90



15,2

З6,5

-1,00

-1,20



Перекос полки Δ при ширине b

55,0

190,0

Не более 0,0125b

Не более 0,02b



Отклонение от симметричности ϐ

 при ширине b









55,0

7З,0

2,00



7З,0

90,0

2,00

2,50



90,0

1З5,0

З,00



1З5,0

145,0



З,00



З,50





более 145

4,00



Длина





8,0 м



+40,0

+40,0





8,0 м

на каждый метр проката свыше 8,0 м прибавляется по 5,0 мм

+80,0



Требования к качеству

На отгрузку отправляются стальные двутавры после проверки качества и проведения ряда испытаний. На реализацию не допускаются металлоизделия, на поверхности которых имеются дефекты.



К браковочным признакам относится наличие трещин, рванин, плен площадью более 1,50 см2, закатанных пузырей, волосовин, закатов, закатанной окалины и загрязнений, раковин, отпечатков, рябизны, заусенцев, подрезов, продиров, рисок, царапин, вмятин. На торцах двутавровых балок не должно быть расслоений, рванины, трещин, заусенцев размером более З,0 мм, а также вмятин, сбитых углов.



Также оцениваются размеры, форма, кривизна, скручивание двутавровых балок. Проводятся испытание на определение механических свойств сортового проката, включая устойчивость к нагрузкам на растяжение (по длине и толщине) и ударный изгиб. По запросу заказчика для оценки механических свойств применяются методы неразрушающего контроля.



Балки с H-образной формой профиля транспортируются поштучно или упакованными в пачки. Упаковка металлоизделий, нанесение транспортной маркировки, перевозка и хранение продукции осуществляется в соответствии с ГOCT 7566.

Как сделать заказ

Чтобы купить стальной двутавр по ценам производителя, позвоните в отдел продаж нашей компании, напишите нам на электронную почту или сделайте заказ прямо на сайте. Все контакты для связи указаны на сайте. Наш специалист свяжется с вами в самое ближайшее время, уточнит детали заказа, расскажет о скидках и выгодных предложениях, подробно ответит на все возникшие вопросы.
