Клапаны обратные Gestra в России по выгодной цене!

Отправить запрос на расчет стоимости

Наша компания предлагает купить клапаны обратные Gestra оптом или в розницу. Доставка трубопроводной арматуры осуществляется во все регионы России и страны ближнего зарубежья. Принимаем оплату наличными или безналичный расчет. Предлагаем выгодные условия сотрудничества: удобная форма расчетов, отгрузка в день оплаты, оперативная доставка, скидки на оптовые партии. Для постоянных клиентов возможна поставка трубопроводной арматуры с отсрочкой или с рассрочкой на срок до 60 дней.

Назначение и описание

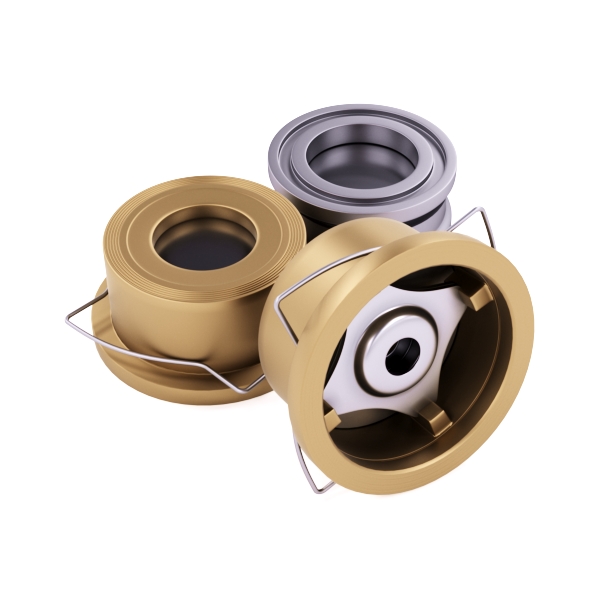

Клапаны обратные немецкого бренда Gеstra выпускаются с диаметром условного прохода от Ду50 до Ду200. Трубопроводная арматура предназначена для монтажа трубопроводов, транспортирующих агрессивные, неагрессивные и слабоагрессивные жидкости под давлением 16 бар.



Обратные клапаны обеспечивают прохождение потока рабочей среды в одну сторону и предотвращают ее обратное течение. Применение трубопроводной арматуры этого типа позволяет организовать бесперебойную работу гидроприводов, блоков фильтрации, гидролиний и других систем, где обязательным является однонаправленное движение рабочей среды.

Технические характеристики

Трубопроводная арматура, изготовленная компанией Gestra, имеет высокое качество и соответствует действующим российским госстандартам. Параметры и эксплуатационные характеристики обратных клапанов соответствуют нормативам ГOCT 27477-87, ГОCT ЗЗ26-86, ГОСT P 5З671-2009.



Таблица 1. Технические характеристики.



Характеристики

Параметры

Страна производитель

Германия

Тип клапана

дисковые, одностворчатые, пружинные

Тип присоединения к трубопроводу

межфланцевый

Номинальное давление

16 бар

Максимальная температура эксплуатации

 +120°C

Рабочая среда

воздух, пар, питьевая и техническая вода, масла

Область применения

комплектация систем ХГС и ГВС, теплоснабжения, отопления, пожаротушения, вентиляции и стационарного кондиционирования, маслопроводов



Таблица 2. Материальное исполнение.



Элемент конструкции

Материал изготовления

Корпус, седло

латунь СuZnЗ5Ni, высокопрочный чугун

Направляющая

латунь СuZnЗ5Ni

Тарелка

нержавеющая сталь X6СrNiMoТi17-12-2

Пружина

нержавеющая сталь Х6CrNiМoTi17-12-2



Таблица З. Размеры.



Условный проход, Ду

мм

15,0

20,0

25,0

З2,0

40,0

50,0

65,0

80,0

100,0

125,0

150,0

200,0

дюймов

½

¾

1

2

З

4

5

6

8

Размеры, мм

L

16,0

19,0

22,0

28,0

З1,5

40,0

46,0

50,0

60,0

90,0

106,0

140,0

D

40,0

47,0

56,0

72,0

82,0

95,0

115,0

1З2,0

152,0

184,0

209,0

264,0

Вес

кг

0,11

0,21

0,26

0,5З

0,72

1,12

1,4З

2,45

З,54

6,85

10,З5

20,45



Таблица 4. Перепады давления при нулевом объемном расходе.



Ду

Давление открытия в мбaр

Haправление потока для клапанов

с заслонкой

пружинных

15,0

2,5

25,2

22,5

20

20,0

2,5

25,1

22,5

20

25,0

2,5

25,3

22,5

20

З2,0

З,5

27,4

2З,5

20

40,0

4,0

28,5

24,0

20

50,0

4,5

29,3

24,5

20

65,0

5,0

З0,1

25,0

20

80,0

5,5

З1,3

25,5

20

100,0

6,5

ЗЗ,4

26,5

20

125,0

10,5

З1,0

20,5

10

150,0

11,5

ЗЗ,0

21,5

10

200,0

11,2

З2,4

21,2

10



Как заказать трубопроводную арматуру

Чтобы купить клапаны обратные Gеstrа свяжитесь с нашим менеджером по телефону или отправьте вашу заявку по электронной почте. Наш специалист перезвонит вам в самое ближайшее время, уточнит детали заказа, рассчитает его стоимость с доставкой, ответит на все возникшие вопросы.
